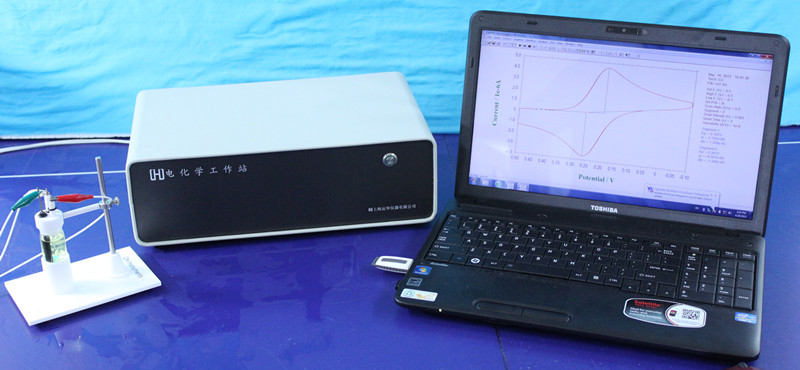

上海辰華CHI600E系列電化學工作站
咨詢熱線：0512-69833975
硬件參數指標
|
恒電位儀 · 零阻電流計 · 2，3，4電極結構 · 浮動地線或?qū)嵉?/span> · 最大電位范圍：±10V · 最大電流：±250mA連續,±350mA峰值 · 槽壓：±13V · 恒電位儀上升時間：小于1ms,通常0.8ms · 恒電位儀帶寬（-3分貝）：1MHz · 所加電位范圍：±10mV, ±50mV, ±100mV, ±650mV, ±3.276V, ±6.553V, ±10V · 所加電位分辨：電位范圍的0.0015% · 所加電位準確度：±1mV,±滿量程的0.01% · 所加電位噪聲：<10mV均方根植 · 測量電流范圍：±10pA至±0.25A，12量程 · 測量電流分辨：電流量程的0.0015%，最低0.3fA · 電流測量準確度：電流靈敏度大于等于1e-6A/V時為0.2%，其他量程1% · 輸入偏置電流：<20pA 恒電流儀(CHI660E) · 恒電流范圍：3nA–250mA · 所加電流準確度：如果電流大于3e-7A時為0.2%，其他范圍為1%，±20pA · 所加電流分辨率：電流范圍的0.03%
· 測量電流范圍：±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V 電位計 ·參比電極輸入阻抗：1e12歐姆 ·參比電極輸入帶寬：10MHz ·參比電極輸入偏置電流：<=10pA @ 25°C 波形發生和數據獲得系統 · 快速信號發生更新速率：10MHz，16位分辨 · 快速數據采集系統：16位分辨，雙通道同步采樣，采樣速率每秒1,000,000點 · 外部信號記錄通道最高采樣速率：?1MHz · 可拓展掃描電化學顯微鏡功能 附件 · 電極線 · USB通訊線 · 電源線 |
|
實驗參數 · CV和LSV掃描速度：0.000001V/s至10,000V/s · 掃描時的電位增量：0.1mV（當掃速為1,000V/s時） · CA和CC的脈沖寬度：0.0001至1000sec · CA和CC的最小采樣間隔：1ms · CC模擬積分器 · DPV和NPV的脈沖寬度：0.001至10sec · SWV頻率：1至100kHz · i-t的最小采樣間隔：1ms · ACV頻率范圍：0.1至10kHz · SHACV頻率范圍：0.1至5kHz · FTACV頻率范圍：0.1至50Hz，可同時獲取基波，二次諧波，三次諧波，四次諧波，五次諧波，六次諧波的ACV數據 · 交流阻抗：0.00001至1MHz · 交流阻抗波形幅度：0.00001V至0.7V均方根值 其他特點 · 自動或手動iR降補償 · 電流測量偏置：滿量程，16位分辨，0.003%準確度 · 電位測量偏置：±10V，16位分辨，0.003%準確度 · 外部電位輸入 · 電位和電流的模擬輸出 · 可控電位濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz · 可控信號濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz · 旋轉電極控制電壓輸出（CHI630E以上型號）： 0-10V對用于0-10000rpm的轉速，16位分辨，0.003%準確度，需要某些旋轉電極裝置才能工作 · 通過宏命令可以控制數字輸入輸出線 · 內閃存儲器可迅速更新程序 · 串行口或USB口數據通訊 · 電解池控制：通氮，攪拌，敲擊（需要特殊電解池系統） · CV數字模擬器和擬合器。用戶定義反應機理（CHI630E以上）或預定義反應機理（其他型號） · 交流阻抗模擬器和擬合器（具有交流阻抗測量功能的型號） · 最大數據長度：256K-16384K可選 · 儀器尺寸： 37 cm (寬) ′ 23 cm (深) ′ 12 cm (高) |
CHI600E系列儀器不同型號的比較
|
功能 |
600E |
602E |
604E |
610E |
620E |
630E |
650E |
660E |
|
循環伏安法（CV） |
l |
l |
l |
l |
l |
l |
l |
l |
|
線性掃描伏安法（LSV）# |
l |
l |
l |
l |
l |
l |
l |
l |
|
階梯波伏安法（SCV）# |
|
|
|
|
|
l |
l |
l |
|
Tafel圖（TAFEL） |
|
l |
l |
|
|
l |
l |
l |
|
計時電流法（CA） |
l |
l |
l |
|
l |
l |
l |
l |
|
計時電量法（CC） |
l |
l |
l |
|
l |
l |
l |
l |
|
差分脈沖伏安法（DPV）# |
|
|
|
l |
l |
l |
l |
l |
|
常規脈沖伏安法（NPV）# |
|
|
|
l |
l |
l |
l |
l |
|
差分常規脈沖伏安法（DNPV）# |
|
|
|
|
|
|
|
l |
|
方波伏安法（SWV）# |
|
|
|
|
l |
l |
l |
l |
|
交流（含相敏）伏安法（ACV）# |
|
|
|
|
|
l |
l |
l |
|
二次諧波交流（相敏）伏安法（SHACV）# |
|
|
|
|
|
l |
l |
l |
|
傅里葉變換交流伏安法（FTACV） |
|
|
|
|
|
|
|
l |
|
電流-時間曲線（i-t） |
|
|
|
|
|
l |
l |
l |
|
差分脈沖電流檢測（DPA） |
|
|
|
|
|
|
|
l |
|
雙差分脈沖電流檢測（DDPA） |
|
|
|
|
|
|
|
l |
|
三脈沖電流檢測（TPA） |
|
|
|
|
|
|
|
l |
|
積分脈沖電流檢測（IPAD） |
|
|
|
|
|
|
|
l |
|
控制電位電解庫侖法（BE） |
l |
l |
l |
|
l |
l |
l |
l |
|
流體力學調制伏安法（HMV） |
|
|
|
|
|
|
l |
l |
|
掃描-階躍混合方法（SSF） |
|
|
|
|
|
|
l |
l |
|
多電位階躍方法（STEP） |
|
|
|
|
|
|
l |
l |
|
交流阻抗測量（IMP） |
|
|
l |
|
|
|
l |
l |
|
交流阻抗-時間測量（IMPT） |
|
|
l |
|
|
|
l |
l |
|
交流阻抗-電位測量（IMPE） |
|
|
l |
|
|
|
l |
l |
|
計時電位法（CP） |
|
|
|
|
|
|
|
l |
|
電流掃描計時電位法（CPCR） |
|
|
|
|
|
|
|
l |
|
多電流階躍法（ISTEP） |
|
|
|
|
|
|
|
l |
|
電位溶出分析（PSA） |
|
|
|
|
|
|
|
l |
|
電化學噪聲測量（ECN） |
|
|
|
|
|
|
|
l |
|
開路電壓-時間曲線（OCPT） |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
|
|
|
|
|
|
|
|
|
恒電流儀 |
|
|
|
|
|
|
|
l |
|
RDE控制（0-10V輸出） |
|
|
|
|
|
l |
l |
l |
|
任意反應機理CV模擬器 |
|
|
|
|
|
l |
l |
l |
|
預設反應機理CV模擬器 |
l |
l |
l |
l |
l |
|
|
|
|
交流阻抗數字模擬器和擬合程序 |
|
|
l |
|
|
|
l |
l |
-
